Raskaiden laitteiden asennuksen tarkkuusongelmia? Tangshan Yuexin Machinery toimittaa mukautetun, ei-standardin tukikohdan, ratkaisee suuria perustan osien haasteita 22 vuoden kokemuksella

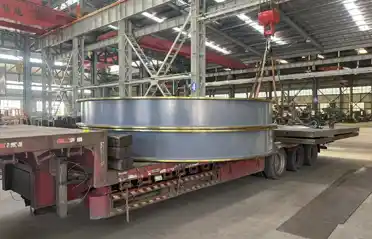

Äskettäin Tangshan Yuexin Machinery Manufacturing Co., Ltd.:n tuotantopajassa halkaisijaltaan suuri, renkaan muotoinen rakenneosa nostettiin tasaisesti lavaperävaunuun 10 tonnin nosturin avulla, mikä merkitsi toisen erän räätälöityjen, ei-standardien perusosien valmistumista ja lähetystä metallurgisen teollisuuden asiakkaalle. Komponentti hitsataan Q355B-teräslevystä, jännitys poistetaan hehkuttamalla, ja sitten CNC-koneistetaan kokonaisuutena, päätypinnan juoksutuksen ollessa 0,15 mm:n sisällä, mikä täyttää täysin paikan päällä tapahtuvan laitteiston asennuksen korkean tarkkuuden vaatimukset.

Miksi asiakkaat suosivat mukautettuja ratkaisuja vakioosien sijaan? - Reaalimaailman kysyntä takanaEi-standardi pohjat

Raskaassa teollisuudessa, kuten metallurgiassa, kaivosteollisuudessa, lämpövoimassa ja kemiallisessa prosessoinnissa, laitteiden perusosat eivät koskaan ole "osta vakioosa ja asenna se". Eri valmistajien päälaitteiden asennusreikäkuviot, kuormituksen jakautuminen ja paikan päällä olevat perustusolosuhteet vaihtelevat suuresti. Vakioalustat kärsivät usein epäyhtenäisistä reikien asennoista, riittämättömästä jäykkyydestä tai liiallisesta tärinästä asennuksen jälkeen – pienet ongelmat aiheuttavat korjaus- ja aikatauluviiveitä, kun taas suuret haittaavat koko tuotantolinjojen vakaata toimintaa.

Yuexin Machineryn teknisen johtajan mukaan tämä osa-erä lähetettiin asiakkaalle teräsyrityksestä Pohjois-Kiinassa, ja sitä käytettiin juuri asennetun kuulamyllyn voimansiirtojärjestelmän perustana. Asiakas harkitsi alun perin vakiokokoisten alustojen ostamista, mutta paikan päällä tehdyn mittauksen jälkeen havaitsi, että olemassa olevan lattian korkeuden ja viereisten laitteiden välisen etäisyyden aiheuttamien rajoitusten vuoksi komponenttien vakiomitat ylittivät asennustilan 300 mm ja laipan reikäkuvio ei vastannut pääalustaa. "Kun asiakas tuli meille piirustusten kanssa, hän välitti kolmesta asiasta: saavutetaanko mitat tarkasti, voidaanko hitsauksen muodonmuutoksia hallita ja onnistuuko toimitus heidän asennusaikataulunsa mukaan", sanoi johtaja.

Juuri tämä "jokainen laite on erilainen" -työolosuhde määrää räätälöityjen perustusratkaisujen jäykän kysynnän raskaassa teollisuudessa – se ei ole valinnainen, vaan ensimmäinen puolustuslinja laitteiden asennustarkkuuden ja toiminnan vakauden varmistamiseksi.

Piirustuksesta valmiiseen tuotteeseen – kuinka Yuexin Machinery hallitsee suurten mukautettujen alustojen koneistustarkkuutta

Suurien rengas- tai laatikkotyyppisten pohjakomponenttien työstöhaaste on saavuttaa samanaikaisesti "suuri koko" ja "korkea tarkkuus". Mitä suurempi halkaisija, sitä vaikeampaa on hallita hitsausmuodonmuutoksia, lämpömuodonmuutoksia ja puristusmuodonmuutoksia. Jos päätypinnan tasaisuus, reiän sylinterimäisyys tai asennusreiän sijaintitoleranssi ylittyy, asennus paikan päällä on mahdotonta.

Tangshan Yuexin Machineryllä on 22 vuoden työkokemus tällä alalla. Työpaja on varustettu suurella CNC-pukkijyrsimellä (pituus 12,5 m × 8,4 m leveys × 4 m korkeus), raskaat vaakasorvit, joiden kantavuus on 80 tonnia, ja lattiaporaus-jyrsinkoneet, jotka pystyvät käsittelemään halkaisijaltaan 1 metristä yli 10 metriin suuria rakenneosia. tätä vartenepätyypillinen pohjaprojektissa tekninen tiimi hyväksyi kolme keskeistä prosessitoimenpidettä:

Jätä ensin koneistusvara ennen hitsausta ja suorita yleinen jännityksenpoistohehkutus hitsauksen jälkeen. Kaikki teräslevyt leikataan ensin vähintään 5 mm:n työstövaralla per puoli. Hitsauksen jälkeen komponentit menevät hehkutusuuniin yleistä jännitystä vähentämään, jotta vältetään jäännösjännityksen vapautumisen aiheuttama muodonmuutos myöhemmän koneistuksen aikana.

Toiseksi toissijainen kiinnitys ja jaettu tarkkuusjyrsintä. Rouhintatyöstöä seuraa 48 tunnin lepojakso koneistusjännityksen poistamiseksi, jonka jälkeen suoritetaan puoliviimeistelyjyrsintä ja viimeistelyjyrsintä. Lopullinen päätypinnan tasaisuus säädetään 0,1 mm/m sisällä, yhdensuuntaisuusvirheen ollessa enintään 0,15 mm.

Kolmanneksi kriittisten mittojen CMM-tarkastus. Kaikki asennusreikien paikat ja liitospäätypinnat tarkastetaan uudelleen koordinaattimittauskoneella ennen toimitusta. Tarkastusraportit tulevat lähetyksen mukana, jolloin asiakkaat voivat verrata niitä suoraan piirustuksiin paikan päällä.

"Monet kollegat koneistavat suuria osia heti hitsauksen jälkeen ja toimittavat heti karkean työstön jälkeen. Vaadimme lepovaiheen ja uudelleentarkastusvaiheen lisäämistä, koska tiedämme, kuinka kallista on korjaustyöt, kun asiakkaat huomaavat, että osat eivät sovi paikan päälle", Yuexin Machineryn laadunvalvontavastaava sanoi.

Sujuva toimitus – mitä asiakkaat arvostavat tarkkuuden lisäksi

Siitä hetkestä, kun asiakas toimitti piirustukset valmiin tuotteen toimitukseen, tämän räätälöityjen osien erän tuotantosykli oli 28 päivää, 5 päivää asiakkaan odotuksia edellä. Ennen lastaamista asiakas lähetti teknisen henkilöstön tehtaalle ennakkohyväksyntää varten, tarkastamaan mitat ja pintakäsittelyn piirustuksia vastaan ​​kappale kerrallaan ja allekirjoitti ennen lähetyksen järjestämistä.

Yuexin Machinerylle suurten räätälöityjen rakennekomponenttien toimittaminen ei ole koskaan vain "työstön viimeistelyä". Hitsausrakenteiden ennakoivasta optimoinnista piirustuksen tarkastelun aikana koneistuksen vaikeuden vähentämiseksi, valokuvaamiseen ja edistymisen raportointiin tärkeimmissä koneistuksen virstanpylväissä, nostopisteiden merkintöjen ja ruosteenestopakkausten tarjoamiseen toimituksen yhteydessä – näistä palvelutiedoista on tullut vakiokäytäntö.

Tähän mennessä Tangshan Yuexin Machineryn ei-standardi koneistusliiketoiminta kattaa metallurgisten myllyjen alustat, kaivosmurskaimien rungot, lämpövoimapuhaltimien perustan istuimet, kemiallisen reaktiotornin tukiistuimet ja paljon muuta. Asiakkaita on yli tusina Kiinassa ja vientiä Saksaan, Japaniin, Australiaan, Brasiliaan ja muihin maihin. Yhtiö ylläpitää "piirustus näytteeseen, kaikki prosessit talon sisällä" -mallia – ei ulkoistamista alihankintaan. Leikkauksesta, hitsauksesta ja lämpökäsittelystä koneistukseen ja pintakäsittelyyn kaikki valmistuu omassa konepajassaan. Tämä on keskeinen syy, miksi asiakkaat luottavat heihin suuriin kriittisiin peruskomponentteihin.

Lisätietoja suuristaepätyypillinen pohjaräätälöintitapaukset ja hinnoittelu, ota yhteyttä Tangshan Yuexin Machinery Manufacturing Co., Ltd.:hen milloin tahansa. Tarjoamme yhden luukun ratkaisun prosessin tarkastelusta valmiin tuotteen toimitukseen piirustojesi ja työehtojesi perusteella.
