Kaksipalkkisintrausvaunu

Tämä Yuexinin erittäin luja kaksoispalkkisintrausvaunu on teräksen sintrauslinjojen kantava ydinlaitteisto.  Sen on kehittänyt Yuexin Machinery Manufacturing Co., Ltd. itsenäisesti suuria sintrauskoneiden käyttöolosuhteita varten, ottamalla käyttöön integroidun rakenteen "kaksoispalkkinen kantava rakenne + kulutusta kestävät ritilätangot + joustava tiiviste". Se voi saavuttaa jatkuvan sintraamisen ja sintraavien raaka-aineiden, kuten rautamalmijauheen, kuljetuksen korkeissa lämpötiloissa 1000-1300 ℃. Siinä on suuri kantokyky ja alhainen materiaalivuoto. Perinteisiin yksipalkkikärryihin verrattuna sen rakenteellinen jäykkyys on kasvanut 45 % ja käyttöikä pidennetty 60 %, mikä tekee siitä avainlaitteiston tehokkaan ja energiaa säästävän tuotannon saavuttamiseksi terästehtaiden sintraamoissa.

Tuoteparametri (erittely)

Tuotteen ominaisuus ja sovellus

Tuotteen ominaisuudet

Vahva kaksoispalkkirakenne: Kaksoispalkkisintrauskärryn rungossa on korkealujuus Q690-teräksinen kaksoispalkkihitsausrakenne, ja se käy läpi yleisen vanhenemiskäsittelyn hitsausjännityksen poistamiseksi taivutuslujuudella jopa 1200 MPa; poikki- ja pitkittäispalkit yhdistetään jäykisteillä vahvistetulla uurre- ja tappiliitoksella, mikä varmistaa muodonmuutosten välttämisen raskaassa kuormituksessa ja korkeissa lämpötiloissa sekä tasaisen ja esteettömän vaunun toiminnan.

Erinomainen kulutusta kestävä arinatanko ja purkauskyky: Arinatangot on valettu ZG35Cr24Ni7SiN lämmönkestävästä ja kulutusta kestävästä teräksestä, ja pinta on käsitelty alumiinisella, mikä lisää korkeiden lämpötilojen kulutuskestävyyttä 50 %; arinatangoissa on porrastettu järjestely, jonka tuuletusalue on yli 35 %, mikä varmistaa tasaisen sintrautumisen ja vähentää materiaalivuotoja, ja vuotonopeus on 0,5 %.

Erinomainen tiivistyskyky: Vaunujen välissä käytetään "elastinen levy + grafiitti" -komposiittitiivisterakenne, ja vaunun ja radan välissä on sivutiiviste, joka eristää tehokkaasti sintrautuvan savukaasun vuotamasta ulos ja vähentää energiankulutusta; tiivistekomponentit on valmistettu korkeita lämpötiloja kestävistä elastisista materiaaleista, ja niiden käyttöikä on yli 8000 tuntia, mikä vähentää toistuvia vaihtokustannuksia. Alhaiset käyttö- ja huoltokustannukset: Kaksipalkkisintrausvaunun pyörät on taottu 42CrMo-seosteräksestä, jonka pintakovuus on HRC58-62 karkaisukäsittelyn jälkeen.  Yhdessä maahantuotujen korkeita lämpötiloja kestävien laakereiden kanssa vikojen määrä vähenee 80 %; arinatangoissa on pikairrotettava asennusrakenne, joka lisää vaihtotehokkuutta 70 % ja vähentää vuotuisia huoltokustannuksia vaunua kohden 40 %.

Sovellus

Kaksoispalkkisintrausvaunua käytetään laajasti teräs- ja metallurgisen teollisuuden sintrauslinjoissa, ja se soveltuu erilaisiin sintrauskoneisiin, joiden koko vaihtelee 180 ㎡ - 600 ㎡, ja jotka suorittavat sekamateriaalien, kuten rautamalmijauheen, polttoaineen ja juoksutteen, kuljettamisen, kuljetuksen ja sintraamisen.  Erityisesti sitä käytetään materiaalin jakelualueella, sytytysalueella, korkean lämpötilan sintrausalueella ja sintrauskoneen jäähdytysalueella. Se on mukautettavissa erilaisiin sintrausprosesseihin, mukaan lukien happamat ja emäksiset prosessit, ja soveltuu erityisen hyvin suurten teräsyritysten korkean intensiteetin jatkuvaan sintraustuotantotarpeisiin tarjoamalla ydinlaitteistotukea sintratun malmin laadun, energiatehokkuuden ja kustannusten alentamiseksi.

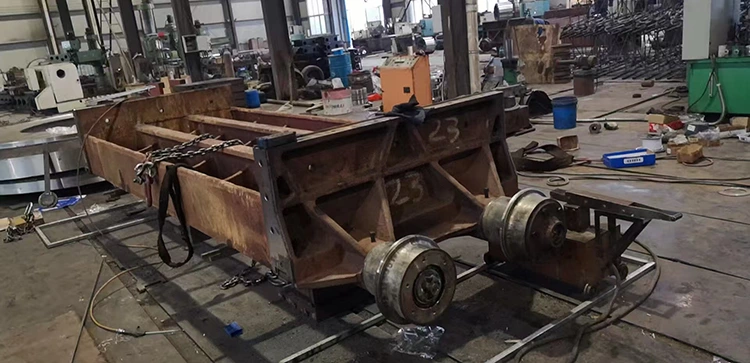

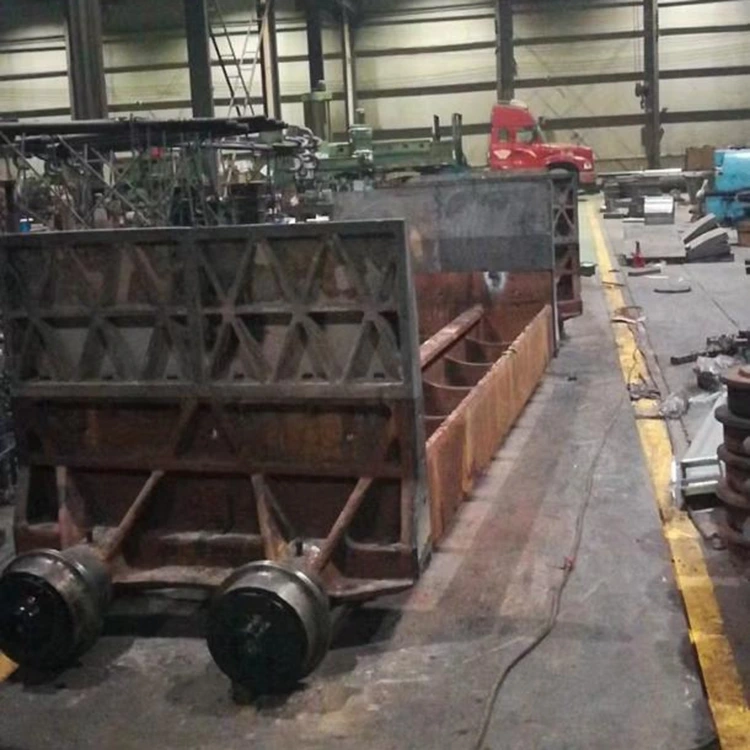

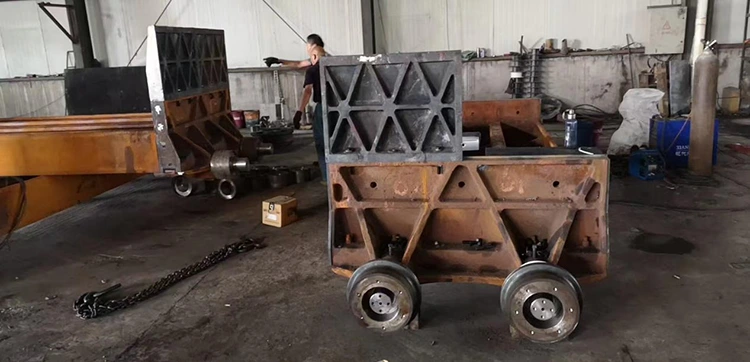

Kaksoispalkkikehyksen yksityiskohdat: Lähikuvat hitsaussaumoista, vahvistusrivan asettelusta ja kaksoispalkkikehyksen yleisestä rakenteesta, esitellen kehyksen ikääntymiskäsittelymerkinnät ja materiaalin testausraportin; havainnollistaa kaksoispalkin ja vaunupaneelin liitosprosessia, vertaamalla rakenteellisia jäykkyyseroja perinteisiin yksipalkkivaunuihin, havainnollistaen Yuexin Machineryn rakennesuunnittelua ja hitsausteknologian kykyjä.

Ritilätanko ja asennustiedot: Suurennettuja näkymiä valurakenteesta, aluminoidun kerroksen kiillosta ja arinatankojen porrastetusta järjestelyrakenteesta, mikä selittää arinatankojen tuuletuksen ja vuotamisen eston periaatteet; esittelee arinatankojen napsautusasennusrakennetta, selittää nopean vaihtoprosessin ja vähentää huollon seisokkeja.

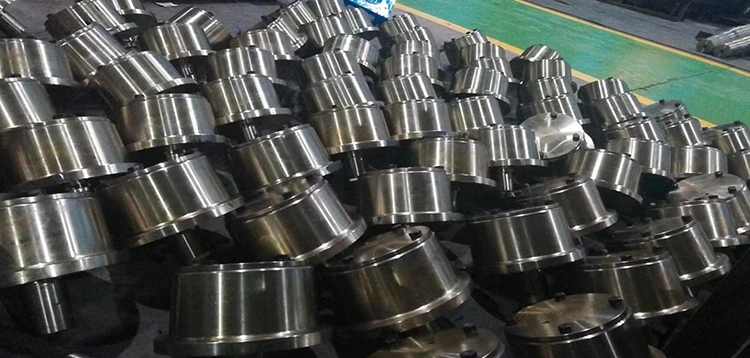

Pyöräsarja ja tiivistystiedot: Näyttää pyörien taontaprosessin ja laakerin istukan tiivistysrakenteen, selittää pyörän ja telan sovituksen tarkkuuden; lähikuva vaunujen välisestä komposiittitiivistyslaitteesta, joka selittää sen elastisen kompensointitoiminnon korkeissa lämpötiloissa, mikä vähentää savukaasuvuotoja ja energiahäviöitä.

Lämmönkesto- ja suojatiedot: Esitetään vaunun paneelin korkeita lämpötiloja kestävä pinnoite ja rungon lämmöneristys- ja suojatoimenpiteet, selitetään korkeiden lämpötilojen vaikutuksen hallinta vaunun ydinosiin; näyttää vaunun puhdistuslaitteen käyttöliittymän, selittää jäljellä olevan sintratun malmimateriaalin puhdistuskaavion, mikä varmistaa vaunun pitkäaikaisen vakaan toiminnan.
